I/ AMPLIFICATEUR OPERATIONNEL :
I-1/ DESCRIPTION DE L’AMPLIFICATEUR OPERATIONNEL :

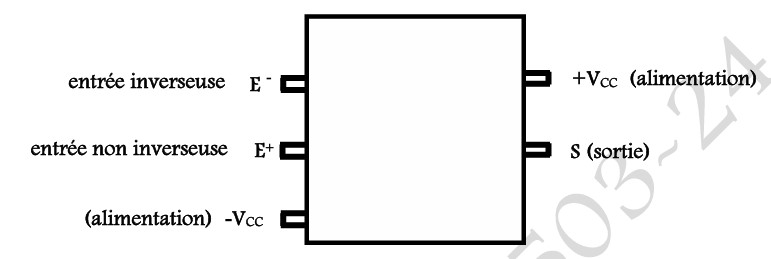

Un amplificateur opérationnel (A.O) comprend toujours cinq bornes d’accès:
► deux entrées (une entrée non inverseuse notée E+ et une entrée inverseuse notée E-),
► une sortie S,
► deux bornes d’alimentation continue (+VCC et –VCC)
I-2/ REPRESENTATION SYMBOLIQUE DE L’AMPLIFICATEUR OPERATIONNEL (A.O) :
Le symbole normalisé de l’A.O est représenté par:
I-3/ ALIMENTATION DE L’ A.O :
Alimenter ou mieux polariser un A.O, c’est lui appliquer deux tensions qui vont lui permettre de fonctionner.

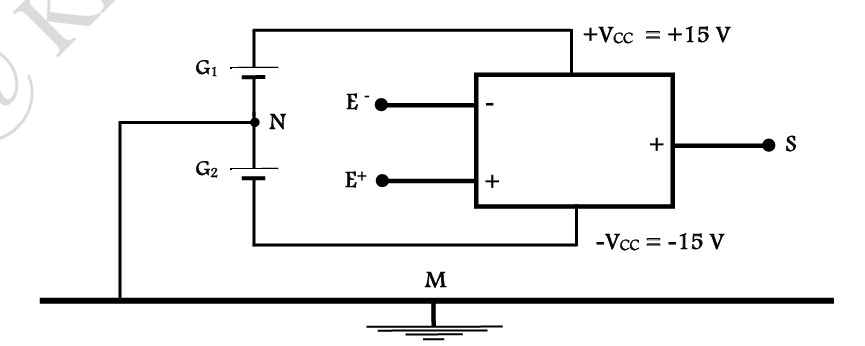

On applique à ces bornes d’alimentation +VCC et -Vcc les tensions respectives +15 V et -15 V par rapport à un point N relié à la masse (M).
On peut réaliser l’opération en utilisant deux générateurs G1 et G2 de f.é.m. égale à 15 V.

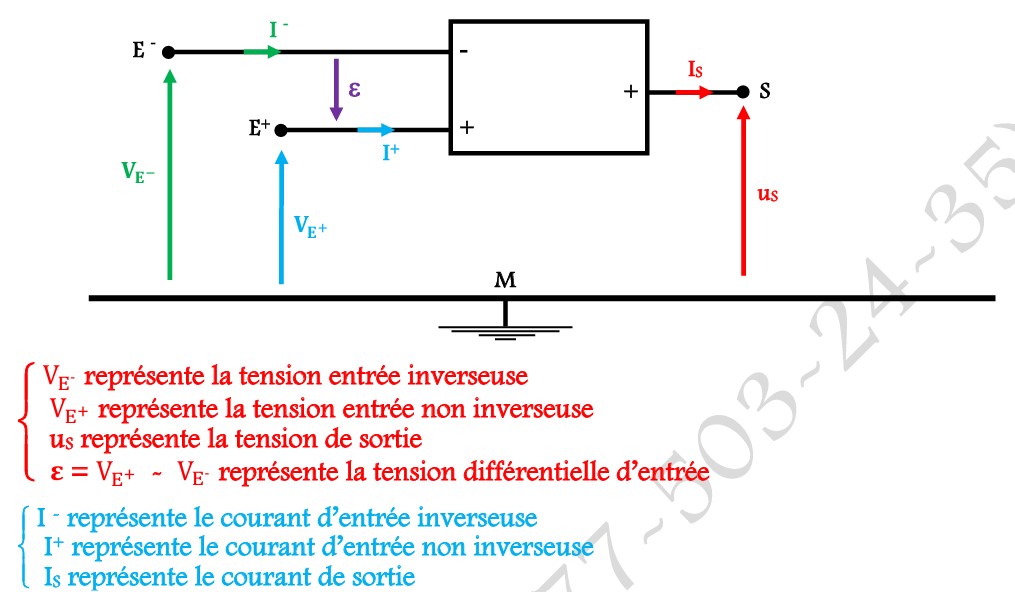

I-4/ ENTREES ET SORTIE :
Dans l’amplificateur opérationnel les tensions sont évaluées par rapport à la masse (M).
I-5/ CARACTERISTIQUES D’UN AMPLIFICATEUR OPERATIONNEL (A.O) :

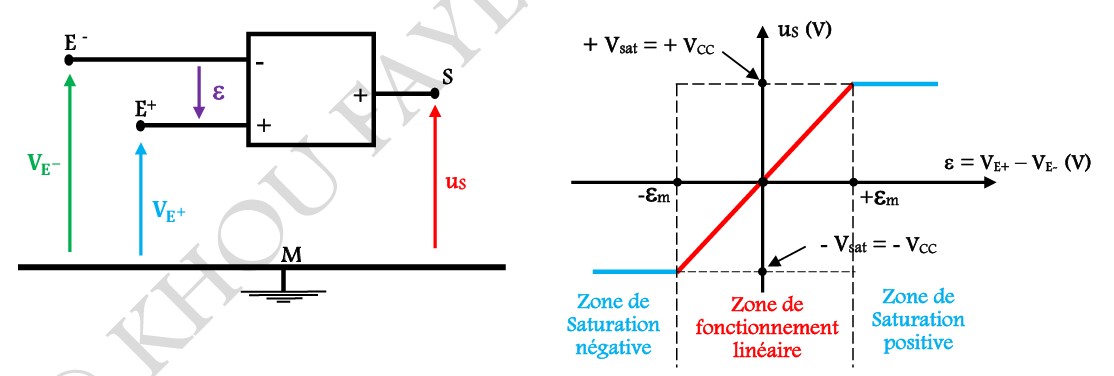

La caractéristique d’un A.O est la courbe représentative de la fonction uS = f (ε) avec ε = 𝐕𝐄+ – 𝐕𝐄−

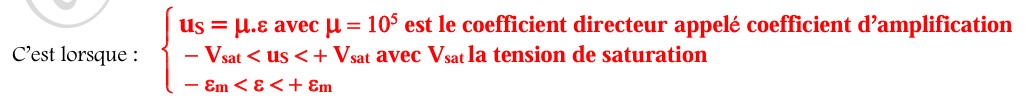

I-5-1/ EN REGIME DE FONCTIONNEMENT LINEAIRE :
I-5-2/ EN REGIME DE SATURATION :
I-6/ CARACTERISTIQUES DE L’AMPLIFICATEUR OPERATIONNEL IDEAL :
Un amplificateur opérationnel est idéal lorsque le coefficient d’amplification μ est égal à l’infini ( μ = ∞ )
I-6-1/ EN REGIME DE FONCTIONNEMENT LINEAIRE :

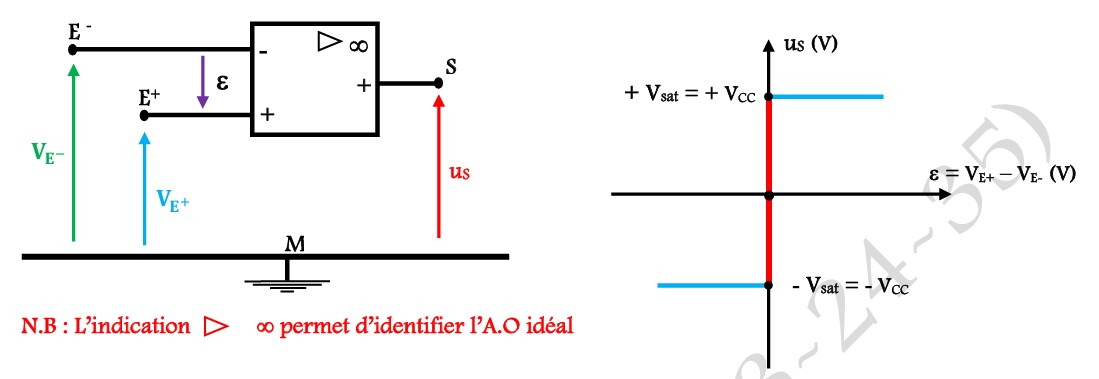

I-6-2/ EN REGIME DE SATURATION :

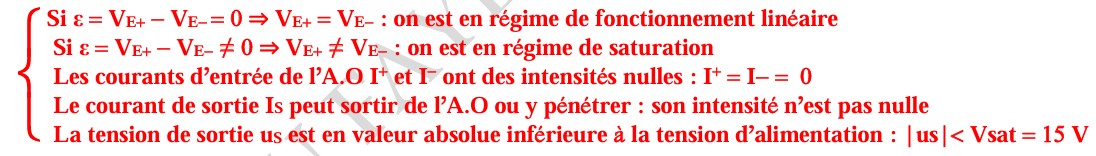

I-6-3/ REGLES D’OR DE L’AMPLIFICATEUR OPERATIONNEL IDEAL :
II/ TYPES DE MONTAGES :
II-1/ MONTAGE DERIVATEUR :

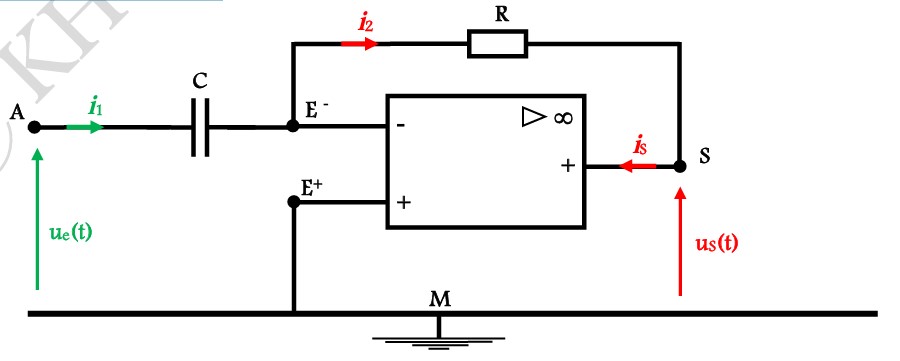

II-1-1/ SCHEMA DE PRINCIPE :
Dans un montage dérivateur:

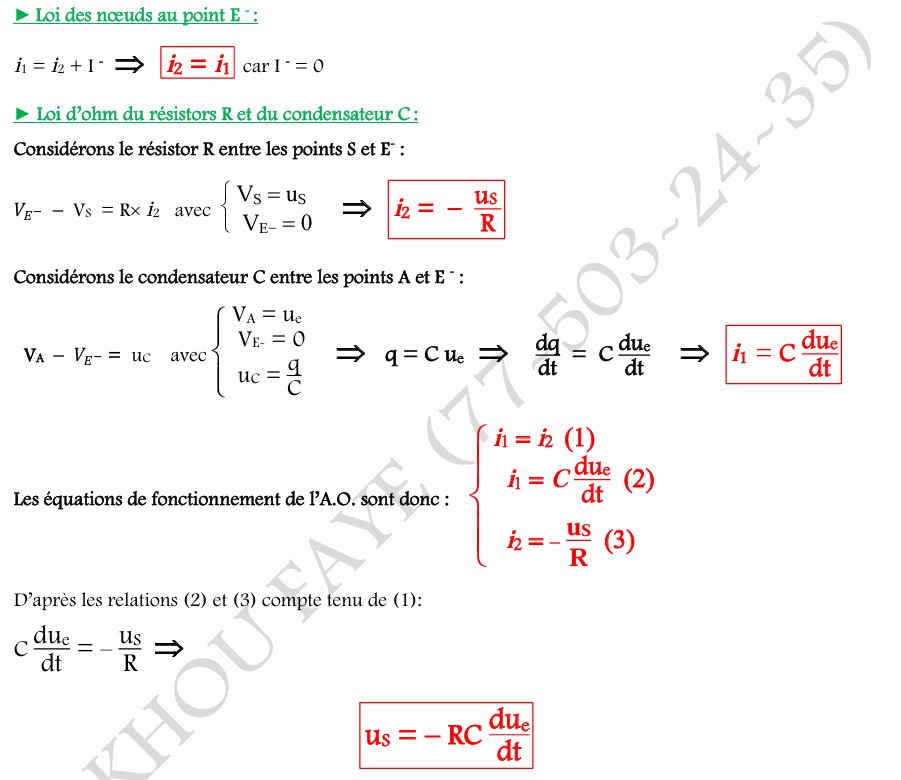

II-1-2/ LES EQUATIONS DE FONCTIONNEMENT DE L’A.O :
Dans un montage dérivateur:
La tension de sortie uS est proportionnelle à la dérivé de la tension d’entrée ue:
II-2/ MONTAGE INTEGRATEUR :

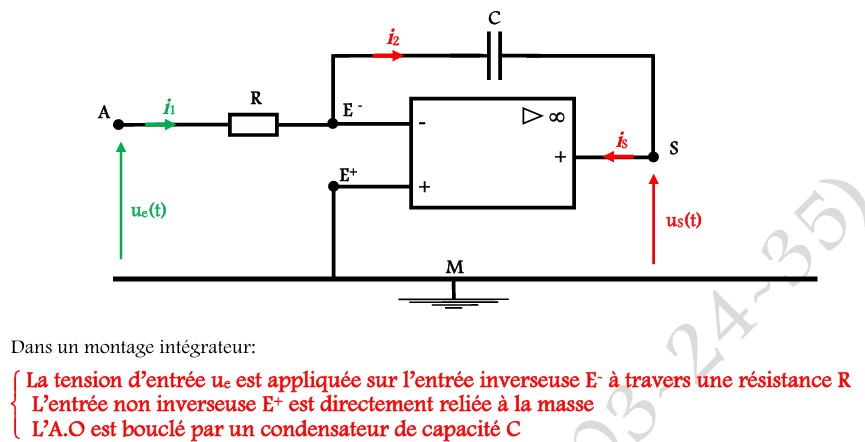

II-2-1/ SCHEMA DE PRINCIPE :

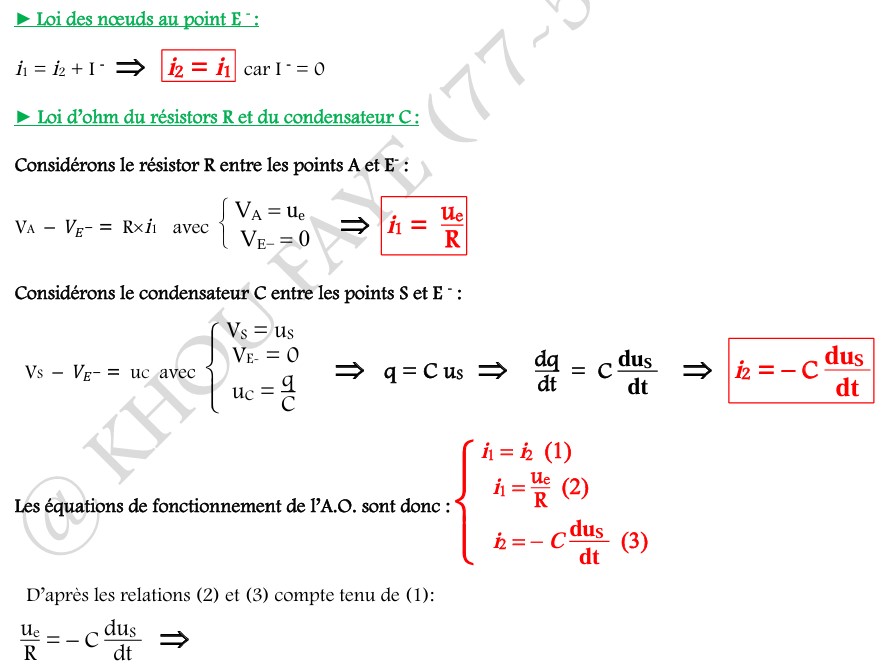

II-2-2/ LES EQUATIONS DE FONCTIONNEMENT DE L’A.O :
Dans un montage intégrateur:
La tension de sortie uS est proportionnelle à l’intégrale de la tension d’entrée Ue:
